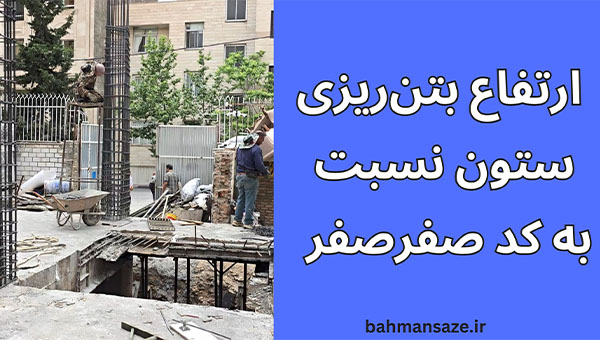

ارتفاع بتنریزی ستون نسبت به کد صفرصفر
کنترل ارتفاع بتنریزی ستون نسبت به کد صفرصفر یکی از نکات مهم در اجرای صحیح ساختمان است که مهندس ناظر و مجری باید با استفاده از تراز لیزری یا شلنگ تراز در کارگاه انجام دهند.
در این پروژه، طبق نقشههای سازه، ارتفاع کف تا کف ستون ۳.۱۰ متر و تراز شروع ستون ۲.۰۰- متر است؛ بنابراین تراز بالای ستون به ۱.۱۰+ متر میرسد(در فیلم زیر کامل توضیح داده شده است)
با توجه به اینکه بتنریزی ستون تا زیر تیر انجام میشود، بررسی پلان تیرریزی ضروری است.
در صورت اجرای تیر با ابعاد ۶۰×۴۰ سانتیمتر، ارتفاع تیر یعنی ۶۰ سانتیمتر ملاک کنترل قرار میگیرد.
محاسبه تراز آخرین خاموت ستون:
۱.۱۰ – ۰.۶۰ = ۰.۵۰+ متر
بنابراین آخرین خاموت ستون باید در تراز ۰.۵۰+ متر نسبت به کد ۰.۰۰ اجرا شود. پس از اجرای تیر با ارتفاع ۶۰ سانتیمتر، تراز بالای تیر به ۱.۱۰+ متر خواهد رسید.
تو این ویدئوی کوتاه ، یاد میگیریم بتنریزی ستون را تا چه تراز و ارتفاعی باید انجام دهیم؟
🎯 جمعبندی
